Ölbrennerdüse LE

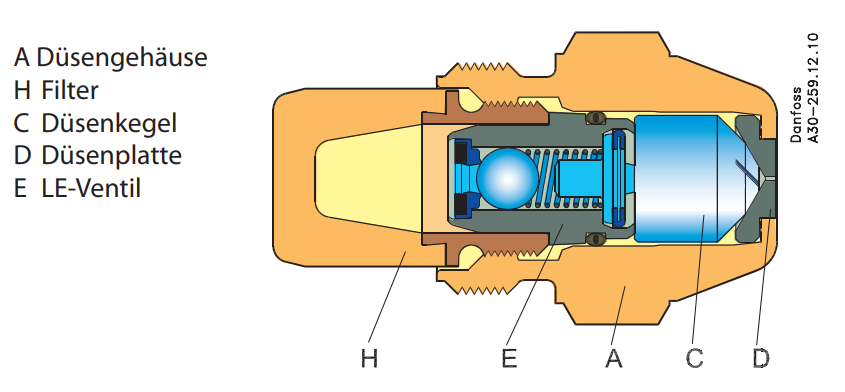

LE Ölbrennerdüsen sind spezielle Versionen der Standard Ölbrennerdüsen mit einem eingebauten Abschlussventil. In Kombination mit einer Ölbrennerpumpe mit LE - Funktion (z.B. BFP 21 LE) verhindert die LE Ölbrennerdüse Ölaustritt aus der Düse während der Aufheizphase des Ölvorwärmers und bei Wärmerückstrahlung nach der Abschaltung des Brenners.
Alternativ kann die LE-Funktion bei Verwendung eines LE-Ölvorwärmers mit eingebautem LE-Ventil (FPHB-LE) in Verbindung mit einer OD Ölbrennerdüse erreicht werden

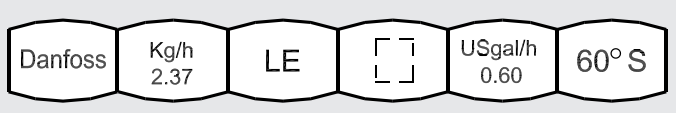

Markierung
Die Düse ist mit den folgenden Markierungen versehen:
2.37 Spezifizierter Durchsatz (kg/h)
Spezifikationspunkt: 1160 kPa (11.6 bar),
3.4 cSt., 840 kg/m3
[10 bar + 1,6 bar = 11,6 bar]
Durchsatztoleranz ± 6%
LE Typ (Low Emission)
Interner Seriencode
0.60 Referenz Durchsatz (USgal/h)
Referenz Spezifikationspunkt: 860 kPa (x10² bar), 3,4 cSt.,
820 kg/m3
[7,0 bar + 1,6 bar = 8,6 bar]
Durchsatztoleranz: ± 6%

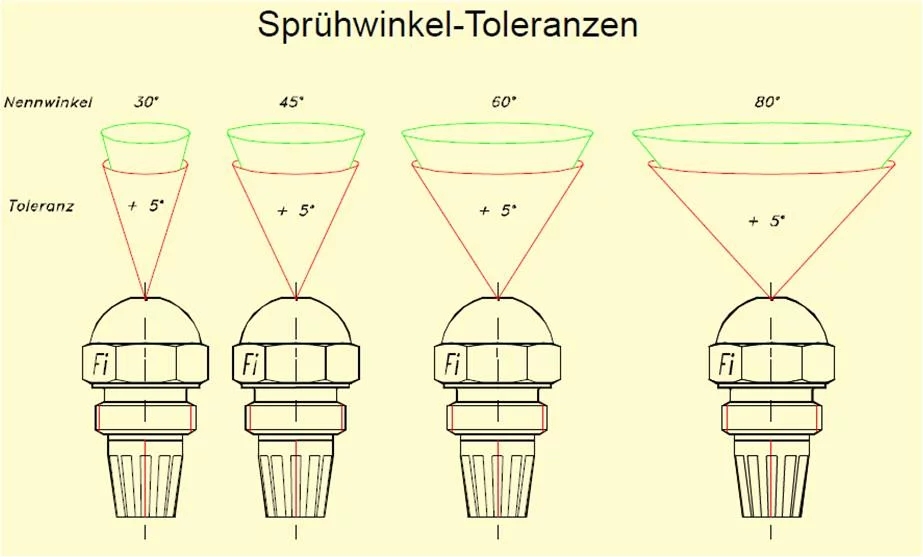

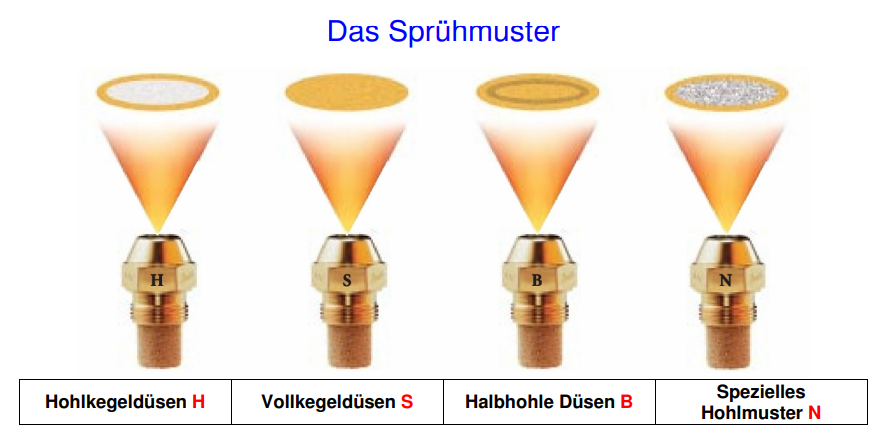

60° S Sprühwinkel und -muster
(H = Hollow/hohl)
(S = Solid/voll)

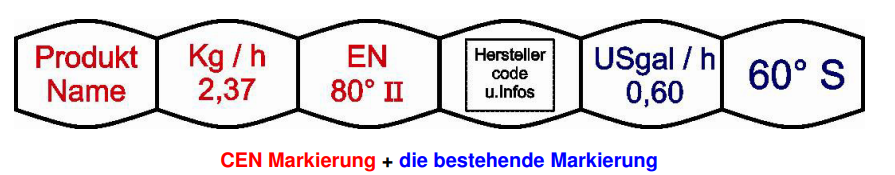

  • Kg /h gibt den Düsendurchsatz bei 10 bar und einer Dichte von 840 kg/m3 an.
  • EN gibt an, dass die Düse den Anforderungen der Normen EN 293 und EN 299 entspricht.
  • 80º II gibt die Charakteristik der Düse an, d.h. den Indexwinkel und den Zerstäubungsindex gemäß der EN Norm.
  • Die Ziffern in den eckigen Klammern sind ein Herstellungskode.
  • Der Wert Usgal / h und 60°S gibt den Durchsatz und den Sprühwinkel der Düse an, der früher weltweit in der Industrie verbreitet war – und noch immer ist. Diese Werte sind jedoch nicht Normgerecht, finden jedoch nach wie vor, insbesondere im Bereich Kundendienst, ihre Anwendung.
