Quiz für Anlagenmechaniker

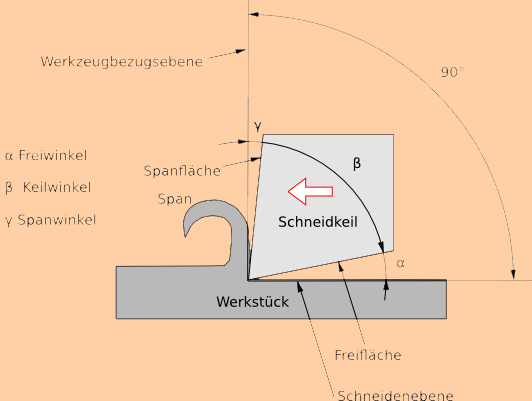

1. Was beschreibt der Keilwinkel (β) beim Schneidkeil?

Den Winkel zwischen Freifläche und Spanfläche
Den Winkel zwischen Werkzeugschneide und Werkstückoberfläche
Den Winkel zwischen Freifläche und einer gedachten Linie senkrecht zur Schneide
Den Winkel, der den Keil des Werkzeugs bildet

2. Was ist der Freiwinkel (α) eines Werkzeugs?

Der Winkel zwischen der Schneide und der Spanfläche
Der Winkel zwischen Werkzeugschneide und erzeugter Oberfläche
Der Winkel zwischen Freifläche und Werkstückoberfläche
Der Winkel, der die Spanbewegung ermöglicht

3. Was ist der Spanwinkel (γ) beim Zerspanen?

Der Winkel zwischen Freifläche und Werkstück
Der Winkel zwischen der Spanfläche und einer Linie senkrecht zur Schnittbewegung
Der Winkel zwischen der Spanfläche und der Werkzeugachse
Der Winkel, der für Spanabfluss verantwortlich ist

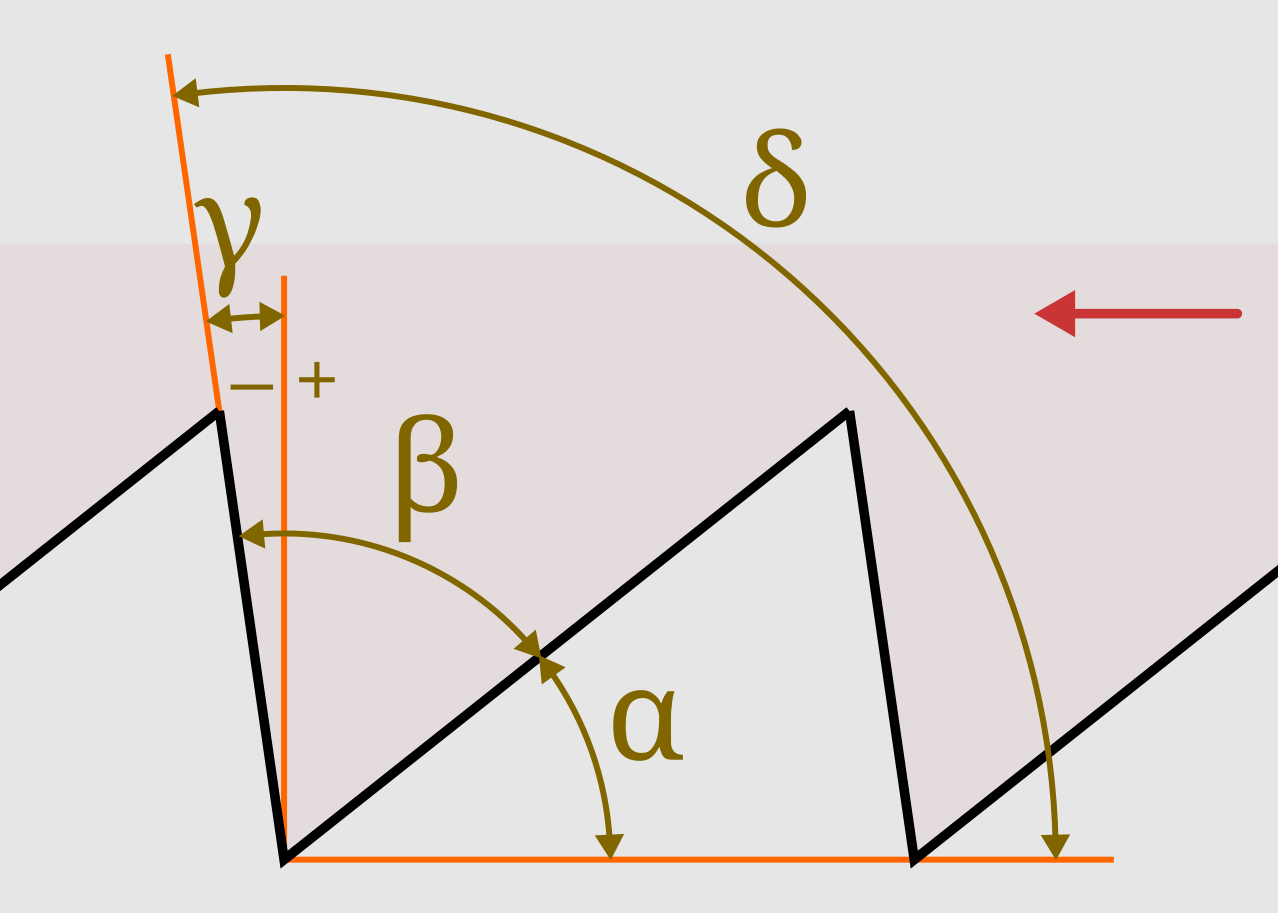

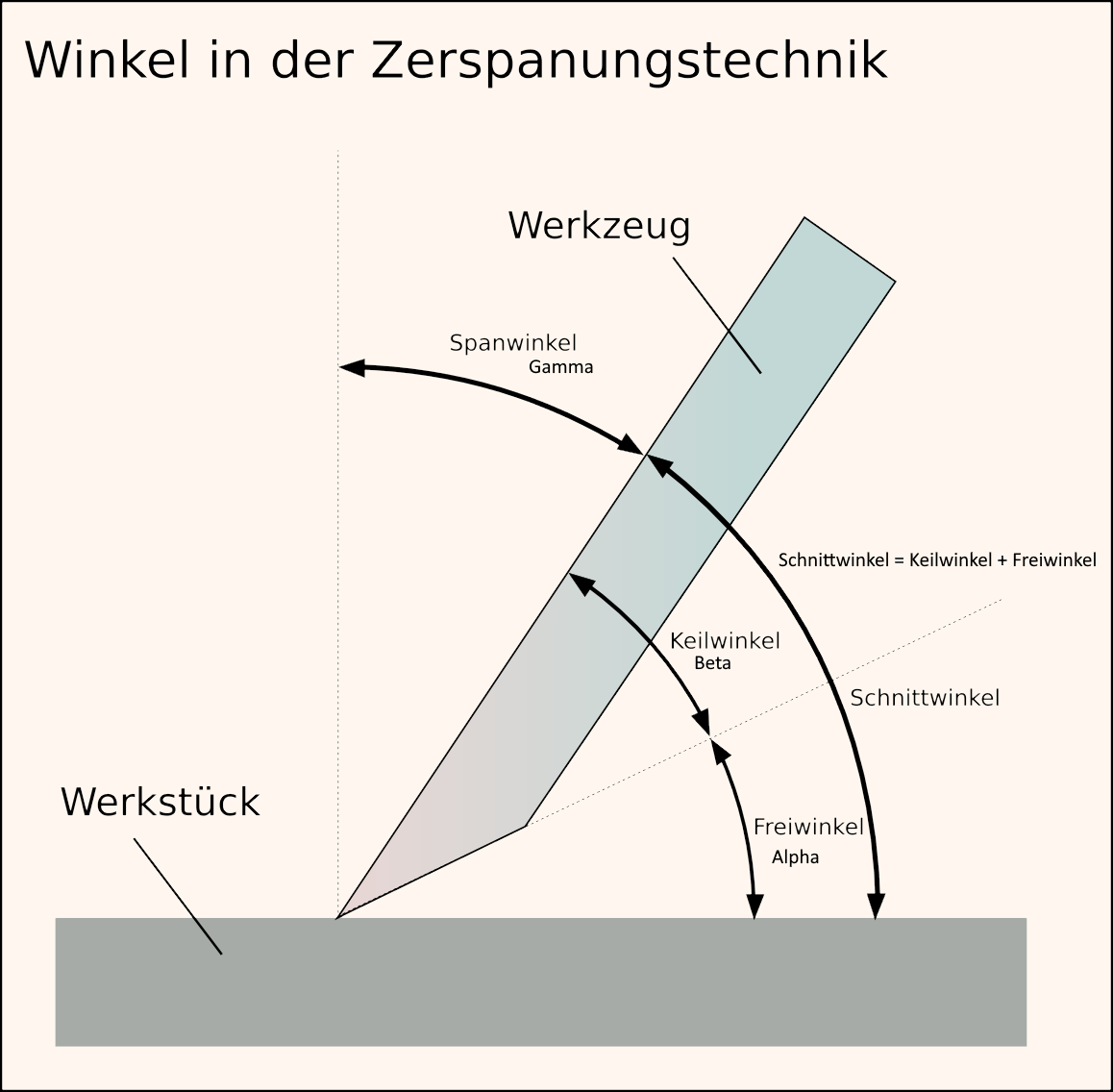

4. Welche Beziehung besteht zwischen Keilwinkel, Freiwinkel und Spanwinkel?

α + β = γ
α + β + γ = 180°
α + β = 90°
α + β + γ = 90°

5. Ein großer Keilwinkel (β) führt in der Regel zu...

besserer Wärmeableitung
einer stabileren Schneide
einer geringeren Zerspanungsleistung
einer höheren Schnittgeschwindigkeit

6. Welche Aussage zum Spanwinkel (γ) ist korrekt?

Ein negativer Spanwinkel ist typisch für harte Werkstoffe
Ein positiver Spanwinkel erleichtert den Spanabfluss
Der Spanwinkel hat keinen Einfluss auf die Spanbildung
Ein zu großer Spanwinkel erhöht die Schneidkantenbelastung

7. Welcher Winkel beeinflusst hauptsächlich die Reibung zwischen Werkzeug und Werkstück?

Keilwinkel
Freiwinkel
Spanwinkel
Einstellwinkel

8. Ein zu kleiner Freiwinkel (α) kann zu welchen Problemen führen?

Hoher Verschleiß der Freifläche
Spanaufschweißungen
Unzureichende Wärmeabfuhr
Schneidkantenbruch

9. Ein Werkzeug mit negativem Spanwinkel (γ größer 0) wird bevorzugt verwendet be

Weichen Werkstoffen
Spröden Werkstoffen
Geringer Schnittkraft
Hochfesten Legierungen

10. Wie kann man den Keilwinkel eines Werkzeugs verändern?

Durch Vergrößerung des Spanwinkels
Durch Verkleinerung des Freiwinkels
Durch Änderung der Werkzeuggeometrie
Durch Veränderung der Schneidstoffzusammensetzung

11. Was beschreibt der Freiwinkel beim Schneidwerkzeug?

Den Winkel zwischen Schneidkante und Vorschubrichtung (Polyvinylchlorid)
Den Winkel zwischen Werkzeugrückseite und Werkstück
Den Winkel zwischen Spanfläche und Werkzeugschneide
Den Winkel zwischen Werkzeugvorderseite und Werkstück

12. Welche Funktion hat der Spanwinkel beim Schneidprozess?

Er regelt die Kühlung des Werkzeugs
Er beeinflusst die Spanbildung und den Spanfluss
Er definiert die Vorschubgeschwindigkeit
Er bestimmt die Härte des Werkzeugs

13. Was ergibt sich aus der Summe von Freiwinkel und Spanwinkel?
