Steuerung

  • Kessel EIN/AUS
  • Pumpe EIN/AUS
  • Ventil mit Handrad AUF/ZU

Regelung

  • Ventil mit Thermostatkopf (Thermostatventil)> Reagiert bei Fremdwärme (Sonne scheint durch das Fenster)
  • Thermostatische Mischarmatur > Wird an einer zweiten Entnahmearmatur Wasser entnommen reagiert das Dehnstoffelement sofort.
  • elektronisch geregelter Durchlauferhitzer > Bei Druck- und Temperaturschwankungen im Leitungsnetz wird unverzüglich nachgeregelt.

Steuerung

Störgröße

Stellglied

Steuergerät

Steuergröße

Steuerstrecke

Stellgröße

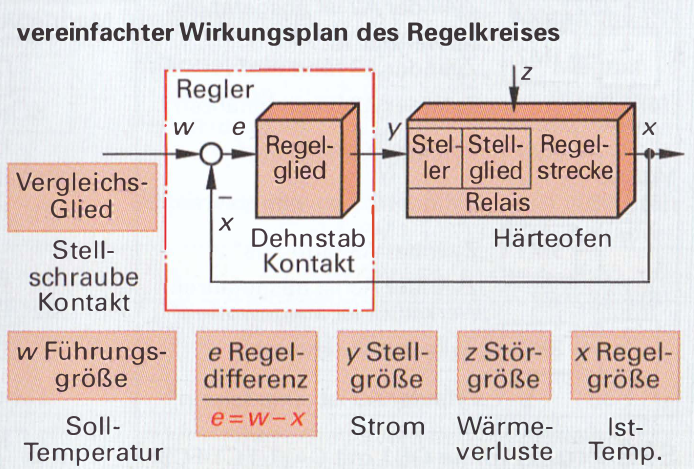

Regelung

Störgröße

Stellglied

Stellgröße

Regelgröße

Istwert

Führungsgröße

Regelstrecke
